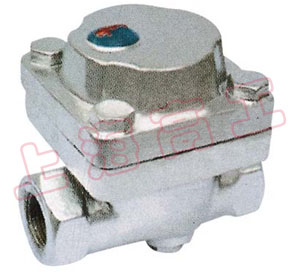

TSF-123 雙金屬片式蒸汽疏水閥

通用型雙金屬疏水閥的四種功能
1、排空氣和水：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內部矛盾能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生回流時，立即關閉排放孔，無須附加裝置。

主要零件材料

零件名稱	材料
閥體	碳鋼
閥蓋	碳鋼
墊片	F304柔性石墨
閥芯組件	不銹鋼
排放孔密封面	堆焊硬質合金
過濾網	不銹鋼

主要連接尺寸

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	H	H1
TSF-1/2/3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-1/2/3	15	155	170	45
	20	155	170	45
	25	155	170	45

主要外型及連接尺寸

型號	公稱通徑 DN（mm）
型號	公稱通徑 DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
SF-123	150	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	65	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	73	16	3	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	203	160	125	100	16	3	4-Φ18
TSF-123	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14

結構圖

溫馨提示：“TSF-123 雙金屬片式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
