GJ41X-6L 管夾閥

本閥門有由上下鋁合金他、閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人輔助，禁用其他工具開閉。

安裝及維修
（1）本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2，GJ41X-10L按16Kg/cm2試壓
持續5分鐘無泄露，安裝時不必拆洗調整更動。
（2）本閥門在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下調換新管套，其閥體可長期使用經濟的確實惠。

主要性能規范

主要零件材料

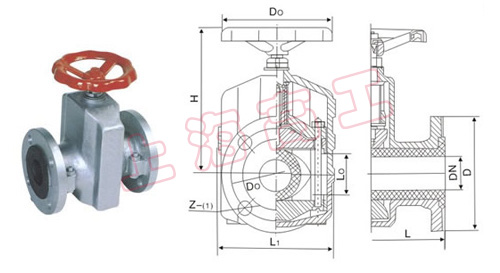

主要外形連接尺寸

采用標準 設計與制造： Q/JBGN02 結構長度： Q/JBGN02 法蘭連接尺寸： JB78 （ PN1.0MPa)
注：帶*者法蘭標準為GB4216（PN1.0MPa)
