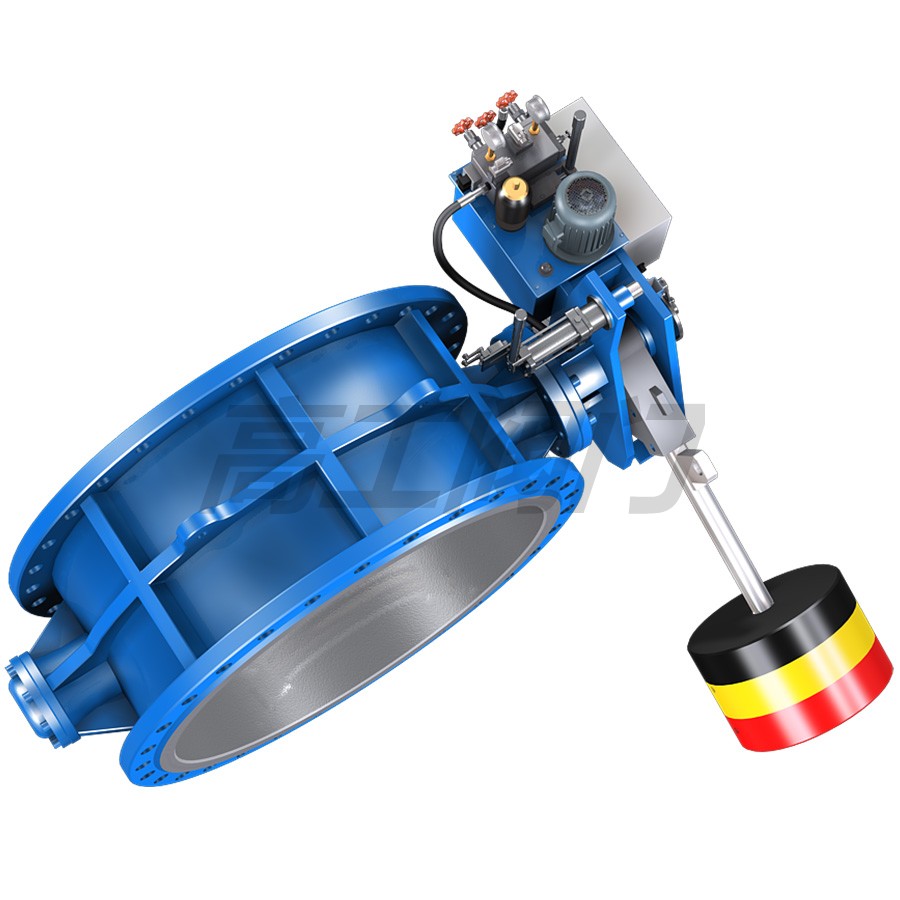

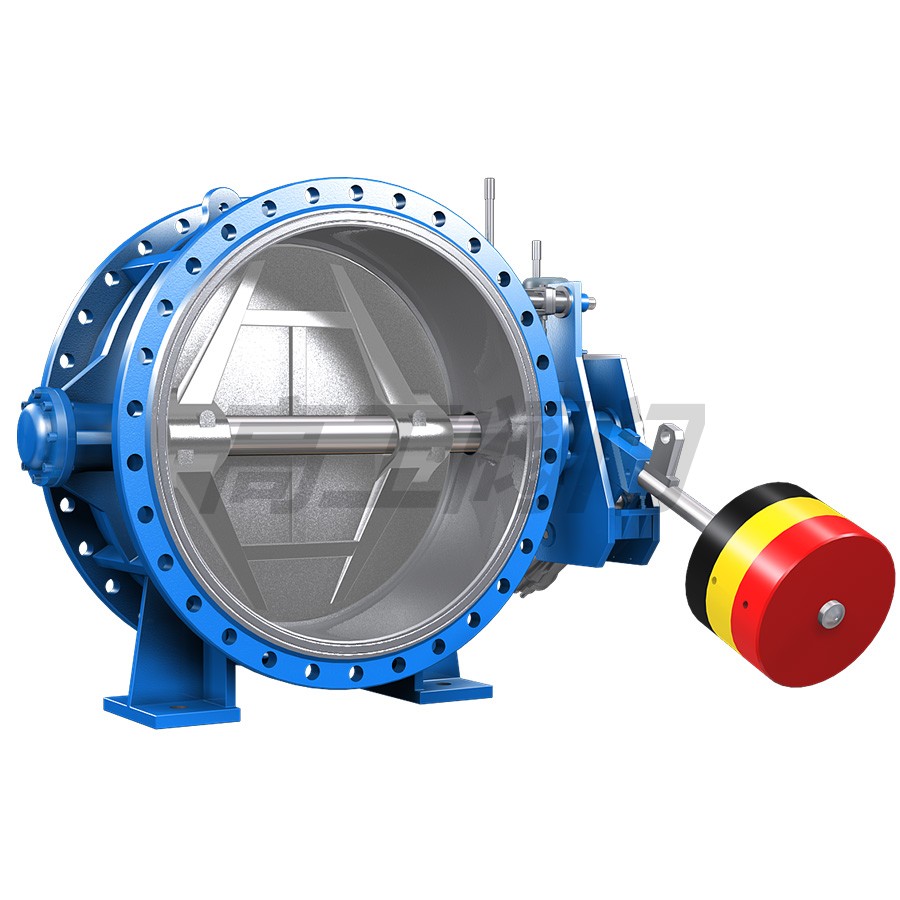

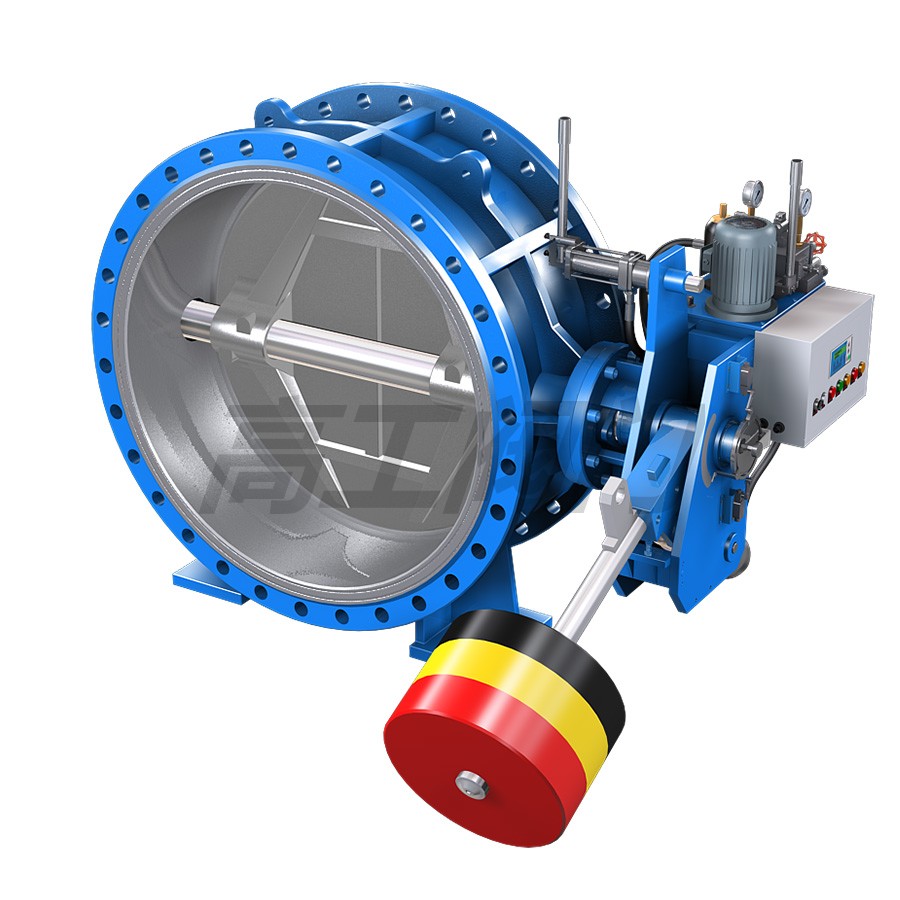

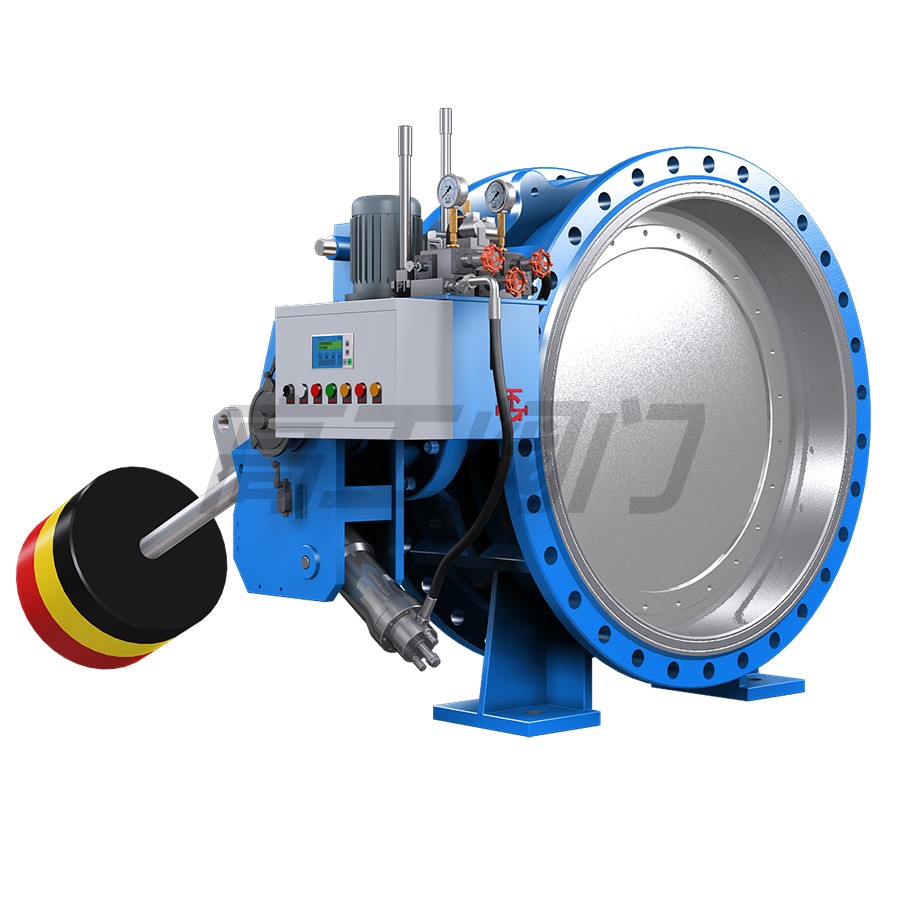

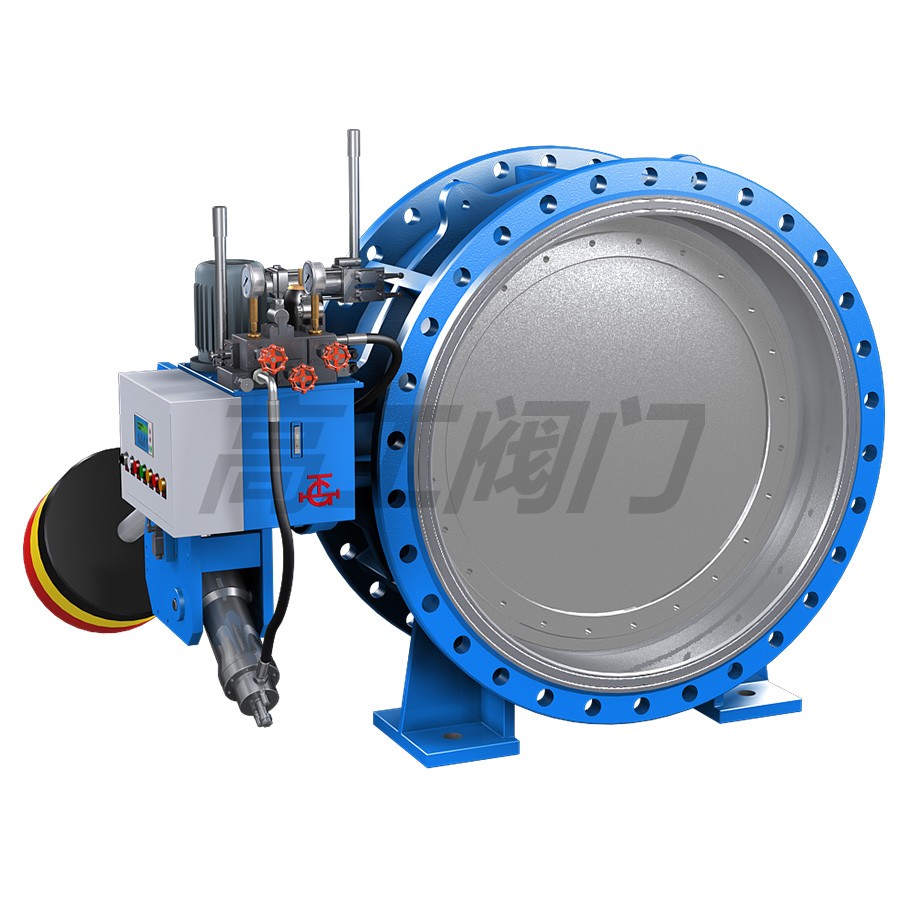

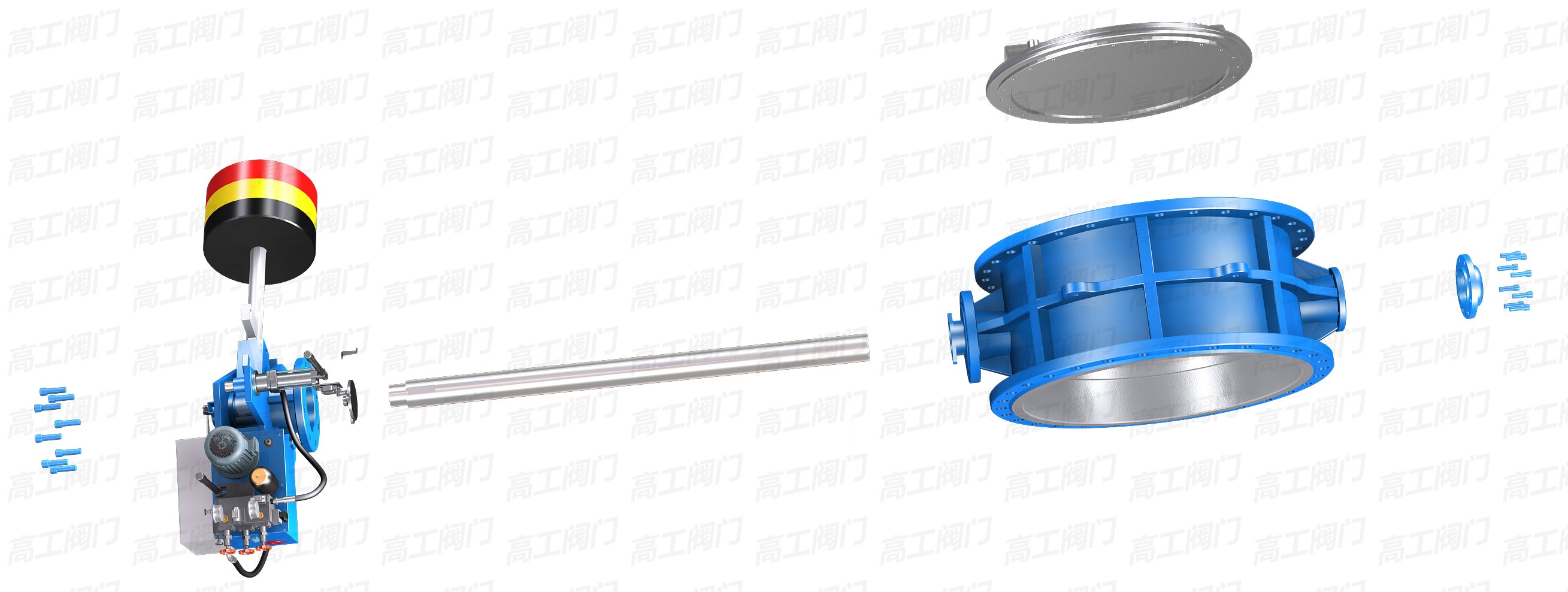

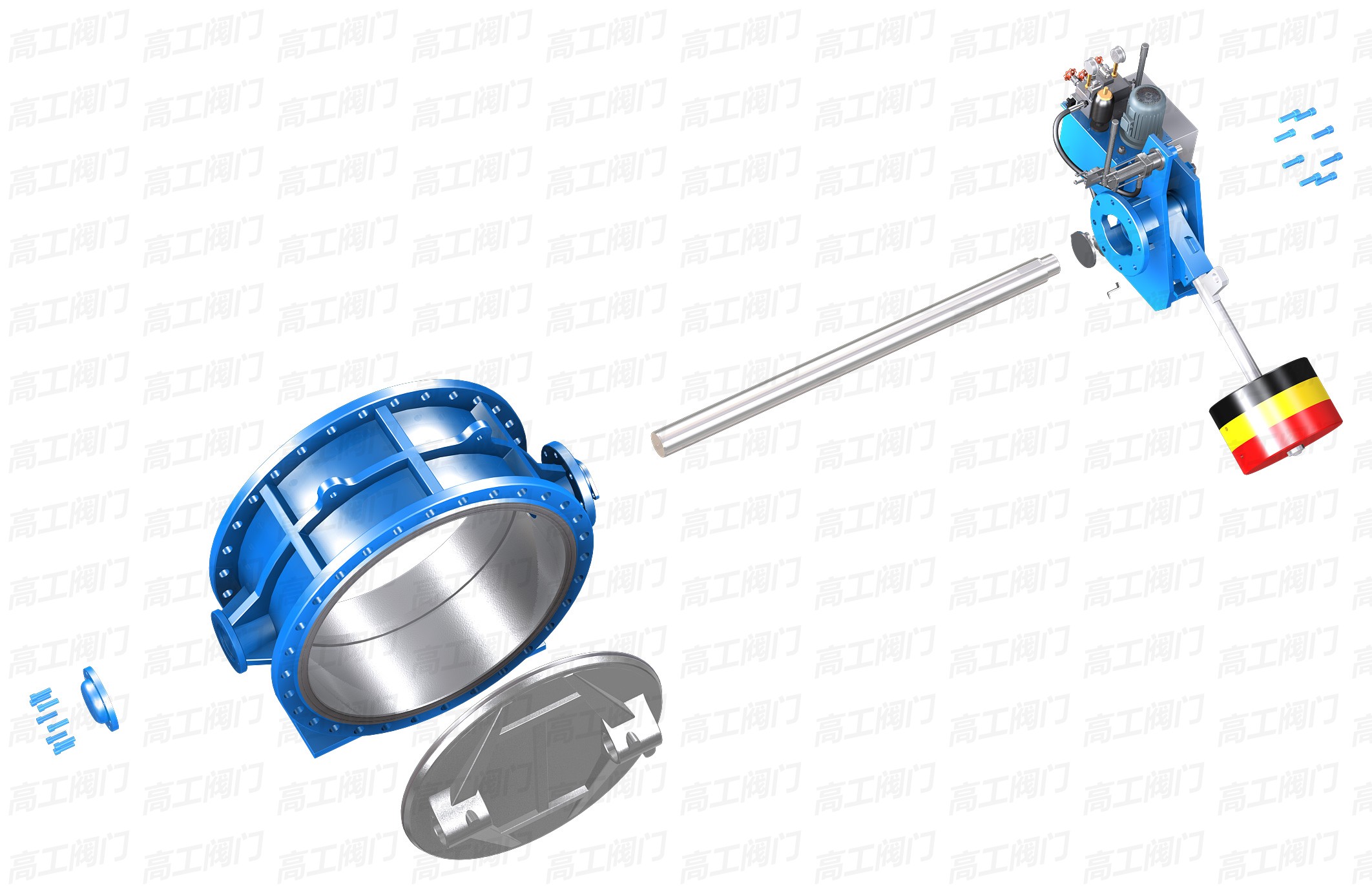

HH47 蝶式緩沖止回閥

概述

公司生產的HH47、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。

原理特點

蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥是工業用水和城市排污的最佳產品。

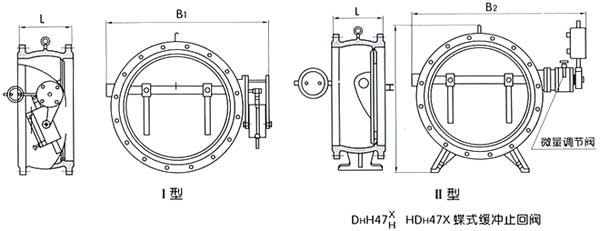

產品外形尺寸圖

主要零件材料

零件名稱	閥體	蝶板	密封圈	閥桿	填料
材料	灰鑄鐵碳鋼	灰鑄鐵、鑄鋼、球墨鑄鐵	丁腈耐油橡膠、氯丁橡膠	不銹鋼	聚四氟乙烯

主要技術參數

型號	公稱壓力 PN(MPa)	試驗壓力Ps(MPa)		工作壓力 P(MPa)	介質溫度 (℃)	適用介質
型號	公稱壓力 PN(MPa)	殼體	密封	工作壓力 P(MPa)	介質溫度 (℃)	適用介質
H47X、H47H、H47X、 H47H、H47Xf、HD47X	1.0	1.5	1.1	1.0	0-80℃	水、油品海水、污水
	1.6	2.4	1.75	1.6
	2.5	3.75	2.75	2.5

主要外形尺寸(法蘭連接尺寸：PNl0、16、25按JB／T79 94標準）

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	H	B1	B2
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175
