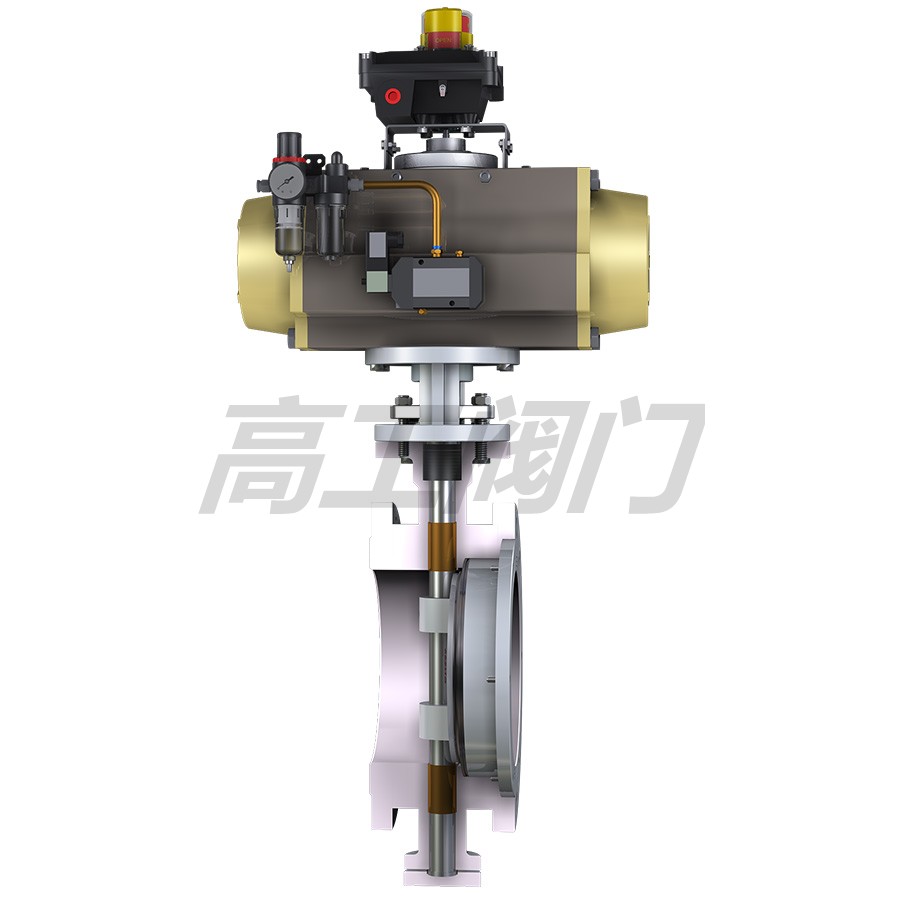

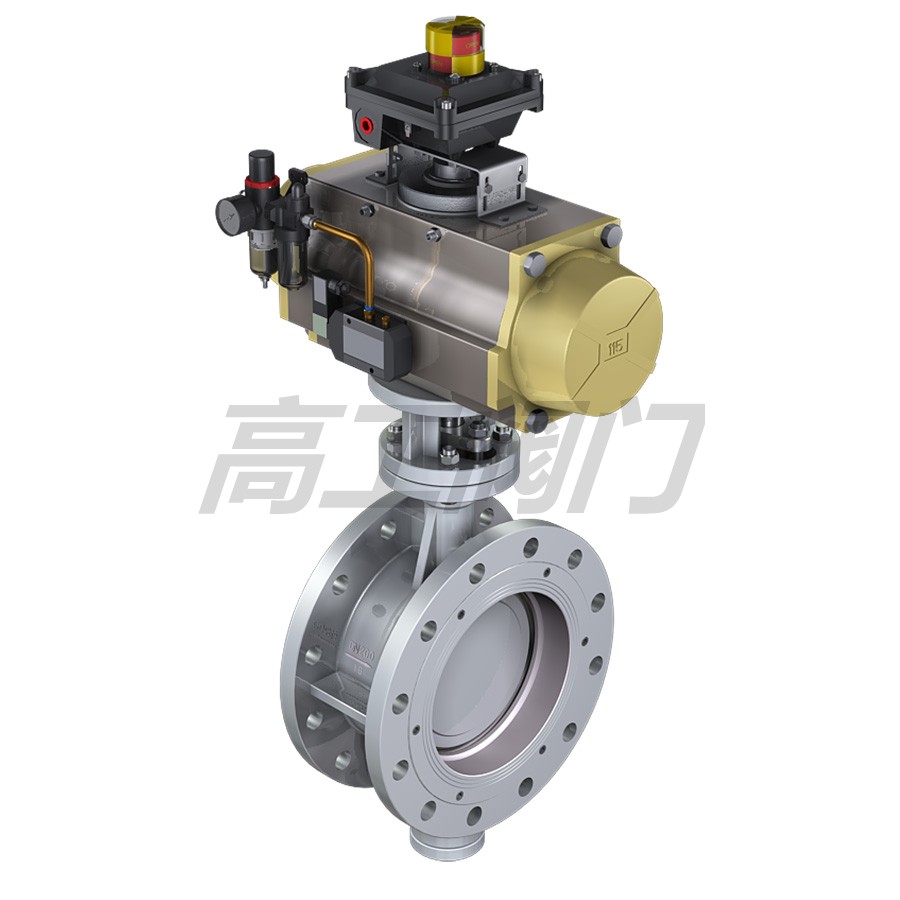

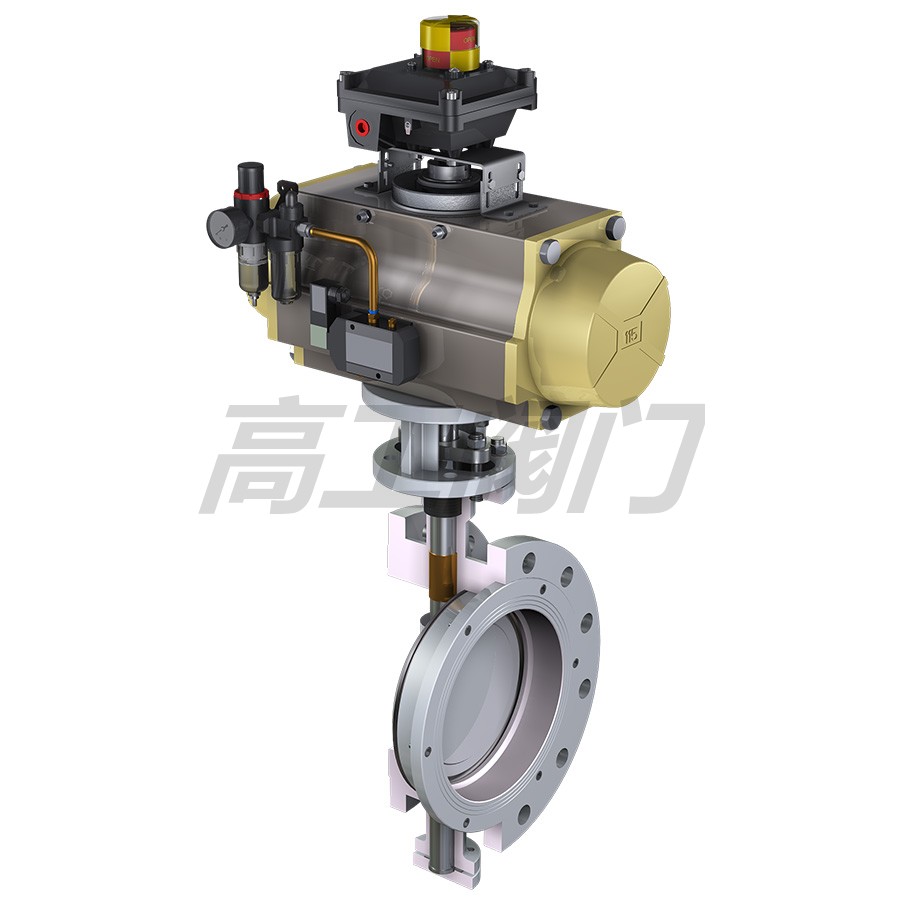

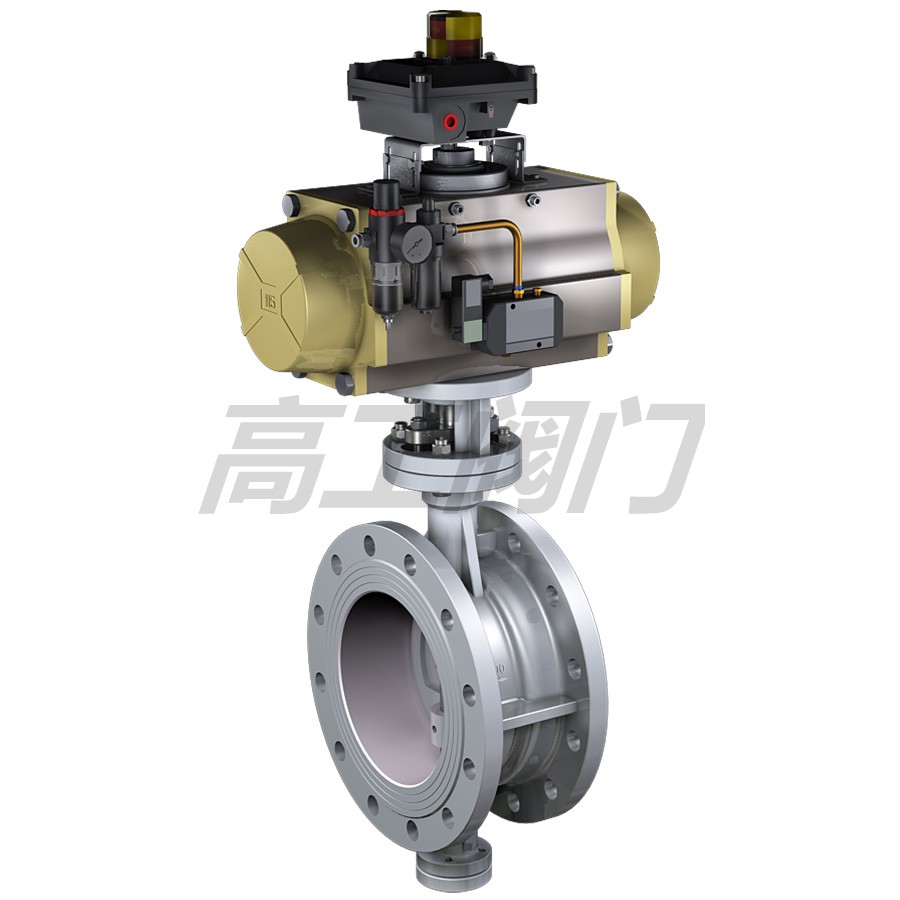

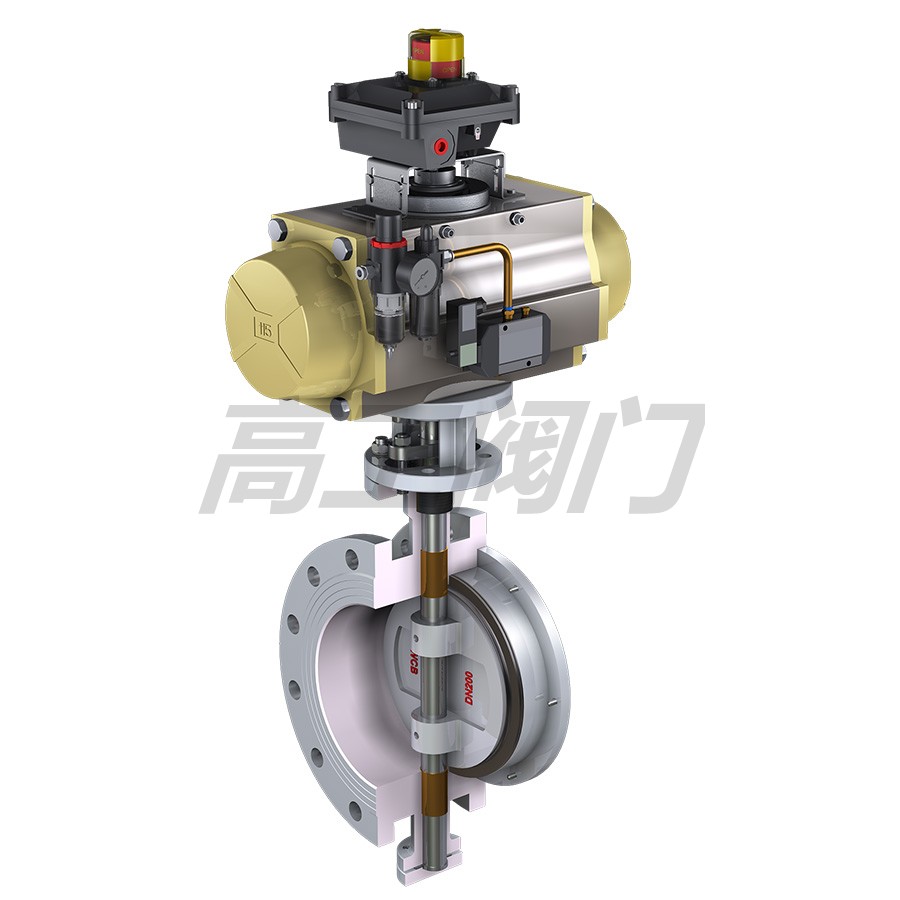

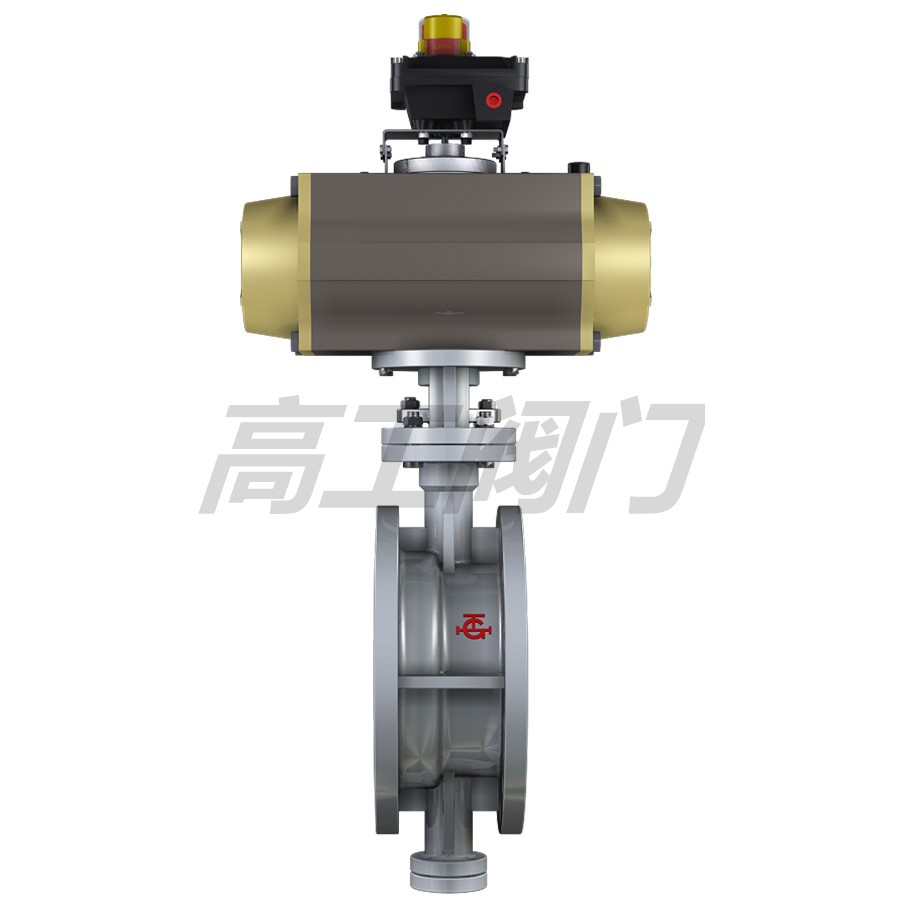

D643H 氣動法蘭連接金屬密封蝶閥

D643H 氣動法蘭連接金屬密封蝶閥

氣動法蘭連接金屬密封蝶閥是引進德國MAK公司技術開發的新一代蝶閥產品。產品性能已優于國內外領先水平，廣泛適用于冶金、石油、化工、電力、市政建設等工業管道上作截斷或調節介質流量之用。

主要有如下特點：
1.結構尺寸短、體積小、重量輕、操作輕便。
2.采用整軸結構，蝶板為桁架式結構，蝶板強度高、過流面積大、流阻小、節省能源。
3.獨特的角偏心設計：本蝶閥在傳統的雙偏心結構基礎上配置獨特的角偏心設計，充分利用凸輪效應，從而實現閥門開啟時，閥座與密封圈瞬時脫離，在90度行程上完全消除摩擦磨損。
4.彈性金屬對金屬密封：蝶閥閥座表面堆焊耐溫、耐蝕合金材料，密封圈由T形密封環兩側多層不銹鋼片組成。在外加轉矩的作用下．彈性密封圈與金屬閥座之間的接觸角產生輕微的契塊效應，使得密封圈發生柔動和徑向壓縮，使得閥座360度周圈均勻密封比壓，從而實現用最小的轉矩實現最嚴密的關閉。

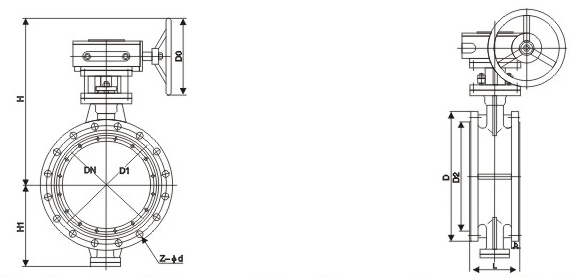

產品外形尺寸圖

公稱通徑DN（mm） L D D1 D2 b Z-Φd D0 H1 H
短 長 D43 D343
40 106 140 130 100 80 12 4-14 140 76 198 248
50 108 150 140 110 90 12 4-14 140 85 202 254
65 112 170 160 130 110 14 4-14 160 95 222 278
80 114 180 185/190 150 125 14 4-18 160 106 246 312
100 127 190 205/210 170 145 14 4-18 180 114 270 330
125 140 200 235/240 200 175 14 8-18 180 130 294 368
150 140 210 260/265 225 200 16 8-18 230 148 326 404
200 152 230 315/320 280 255 18 8-18 230 176 - 496
250 165 250 370/375 335 310 22 12-18 280 210 - 558
300 178 270 435/440 395 362 22 12-23 310 238 - 632
350 190 290 485/490 445 412 22 12-23 310 270 - 672
400 216 310 535/540 495 462 22 16-23 310 302 - 714
450 222 330 590/595 550 518 24 16-23 380 332 - 768
500 229 350 640/645 600 568 24 20-23 380 370 　 828
600 267 390 755 705 670 24 20-25/26 450 432 - 952
700 292 430 860 810 775 26 24-25/26 450 470 - 1000
800 318 470 975 920 880 26 24-30 450 530 - 1078
900 330 510 1075 1020 980 28 24-30 560 580 - 1180
1000 410 550 1175 1120 1080 30 28-30 560 650 - 1272
1200 470 630 1375 1320 1280 30 32-30 560 765 - 1418
1400 530 710 1575 1520 1480 32 36-30 600 890 - 1519
1600 600 790 1785/1790 1730 1690 32 40-30 600 1010 - 1629

D643H氣動法蘭連接金屬密封蝶閥主要外形及連接尺寸(PN=0.6MPa)

公稱通徑DN（mm） L D D1 D2 b Z-Φd D0 H1 H
短 長 D43 D343
40 106 140 130 100 80 16 4-14 140 76 198 248
50 108 150 140 110 90 16 4-14 140 85 202 254
65 112 170 160 130 110 16 4-14 160 95 222 278
80 114 180 185/190 150 125 18 4-18 160 106 246 312
100 127 190 205/210 170 145 18 4-18 180 114 270 330
125 140 200 235/240 200 175 20 8-18 180 130 294 368
150 140 210 260/265 225 200 20 8-18 230 148 326 404
200 152 230 315/320 280 255 22 8-18 230 176 　 496
250 165 250 370/375 335 310 24 12-18 280 210 　 558
300 178 270 435/440 395 362 24 12-23 310 238 　 632
350 190 290 485/490 445 412 24 12-23 310 270 　 672
400 216 310 535/540 495 462 24 16-23 310 302 　 714
450 222 330 590/595 550 518 24 16-23 380 332 　 768
500 229 350 640/645 600 568 26 20-23 380 370 　 828
600 267 390 755 705 670 30 20-25/26 450 432 　 952
700 292 430 860 810 775 30 24-25/26 450 470 　 1000
800 318 470 975 920 880 30 24-30 450 530 　 1078
900 330 510 1075 1020 980 30 24-30 560 580 　 1180
1000 410 550 1175 1120 1080 30 28-30 560 650 　 1272
1200 470 630 1400 1340 12195 30 32-34 560 765 　 1418
1400 530 710 1620 1560 1510 32 36-36 600 890 　 1519
1600 600 790 1820 1760 1710 34 40-36 600 1010 　 1629

D643H氣動法蘭連接金屬密封蝶閥主要外形及連接尺寸(PN=1.0MPa)

公稱通徑DN（mm） L D D1 D2 b Z-Φd D0 H1 H
短 長 D43 D343
140 106 140 145/150 110 85 16 4-18 140 76 198 248
150 108 150 160/165 125 100 18 4-18 140 85 202 254
65 112 170 180/185 145 120 18 4-18 160 95 222 278
80 114 180 195/200 160 135 20 4-18 160 106 246 312
100 127 190 215/220 180 155 22 8-18 180 114 270 330
125 140 200 245/250 210 185 22 8-18 180 130 294 368
150 140 210 280/285 240 210 24 8-23 230 148 326 404
200 152 230 335/340 295 265 24 8-23 230 176 　 496
250 165 250 390/395 350 320 26 12-23 280 210 　 558
300 178 270 440/445 400 368 28 12-23 310 238 　 580
350 190 290 500/505 460 428 28 16-23 310 270 　 672
400 216 310 565 515 482 30 16-25/26 310 302 　 714
450 222 330 615 565 532 30 20-25/26 380 332 　 768
500 229 350 670 620 585 32 20-25/26 380 370 　 828
600 267 390 780 725 685 36 20-30 450 432 　 952
700 292 430 895 840 800 36 24-30 450 470 　 1000
800 318 470 1010 950 905 38 24-34 450 530 　 1078
900 330 510 1110 1050 1005 38 28-34 560 580 　 1180
1000 410 550 1220 1160 1115 38 28-36 560 650 　 1272
1200 470 630 1450 1380 1325 40 32-39 560 765 　 1418
1400 530 710 1675 1590 1525 44 36-42 600 890 　 1519
1600 600 790 1915 1820 1750 48 40-48 600 1010 　 1629

D643H氣動法蘭連接金屬密封蝶閥主要外形及連接尺寸(PN=1.6MPa)

40 106 140 145/150 110 85 16 4-18 140 76 198 248
50 108 150 160/165 125 100 18 4-18 140 85 202 254
65 112 170 180/185 145 120 18 4-18 160 95 222 278
80 114 180 195/200 160 135 20 8-18 160 106 246 312
100 127 190 215/220 180 155 20 8-18 180 114 270 330
125 140 200 245/250 210 185 22 8-18 180 130 294 368
150 140 210 280/285 240 210 24 8-23 230 148 326 404
200 152 230 335/340 295 265 24 12-23 230 176 　 496
250 165 250 405 355 320 26 12-25/26 280 210 　 558
300 178 270 460 410 375 28 12-25/26 310 238 　 632
350 190 290 520 470 435 30 16-25/26 310 270 　 672
400 216 310 580 525 485 32 16-30 310 302 　 714
450 222 330 640 585 545 34 20-30 380 332 　 768
500 229 350 705/715 650 605 36 20-34 380 370 　 828
600 267 390 840 770 718 38 20-41/36 450 432 　 952
700 292 430 910 840 788 40 24-41/36 450 470 　 1000
800 318 470 1020/1025 950 898 42 24-41 450 530 　 1078
900 330 510 1120/1125 10150 9198 44 28-41 560 580 　 1180
1000 410 550 1255 1170 1110 46 28-42/48 560 650 　 1272
1200 470 630 1485 1390 1325 52 32-48/54 560 765 　 1418
1400 530 710 1685 1590 1525 58 36-48/54 600 890 　 1519
1600 600 790 1930 1820 1750 64 40-58 600 1010 　 1629

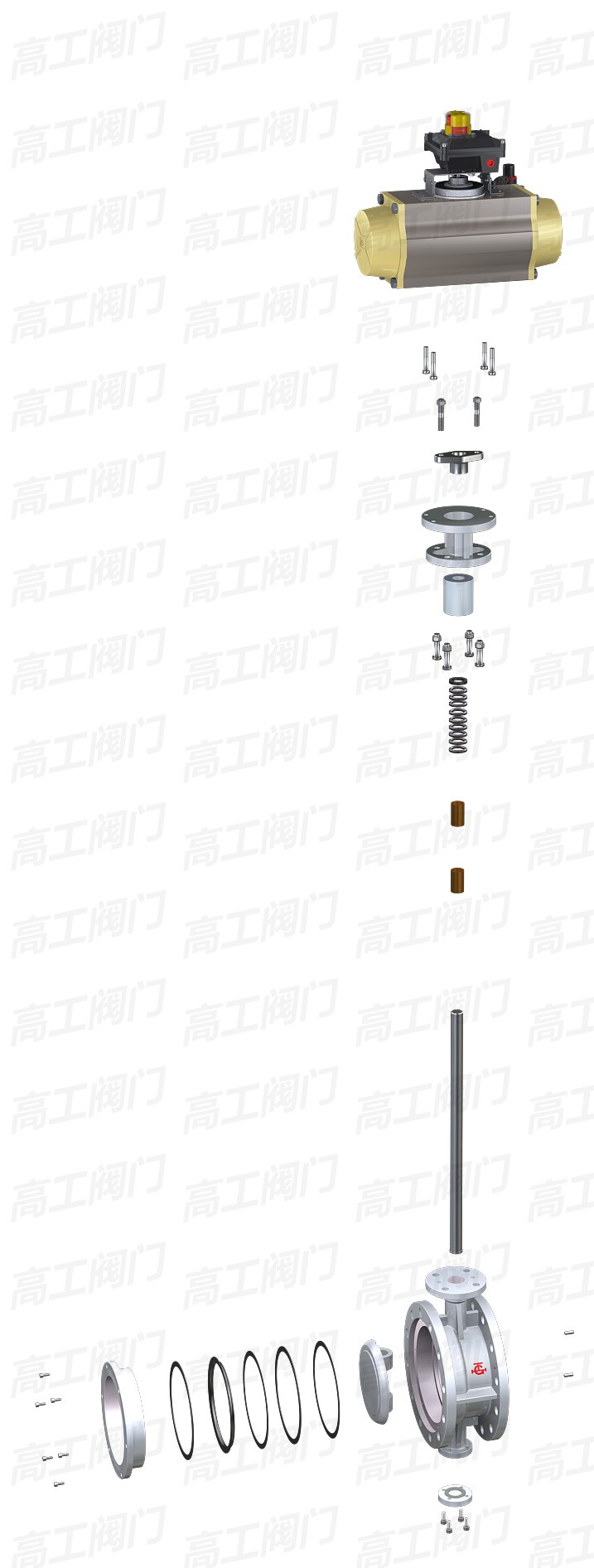

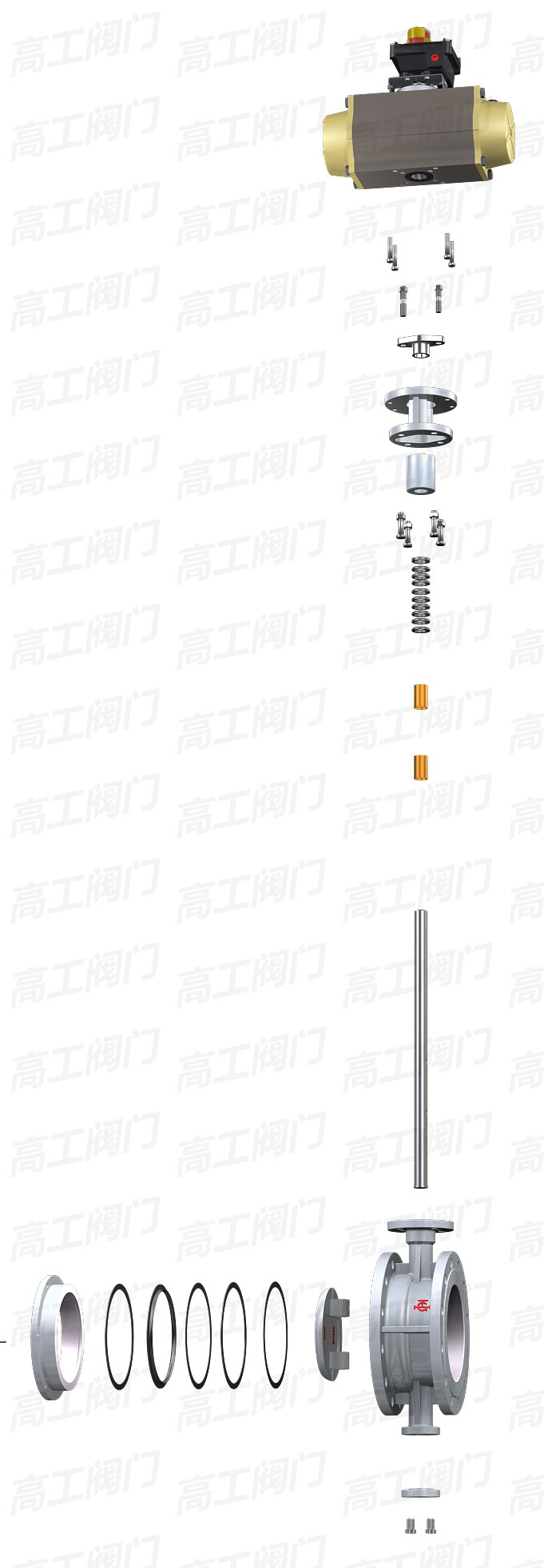

結構圖

溫馨提示：“D643H 氣動法蘭連接金屬密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
